全焊接式換熱器常見用戶不當使用導致的設備失效情形（包括但不限于：母材腐蝕、內部有異物、壓力過大致使板片開裂、超溫、蒸汽疏水、維護與保養缺失）。為方便用戶正確使用全焊換熱設備，將相關失效現象、原因分析及預防措施，便于理解和查閱相關照片的內容細節，相關的常見不當使用失效內容如下：（該內容會結合產品使用不斷更新完善）。

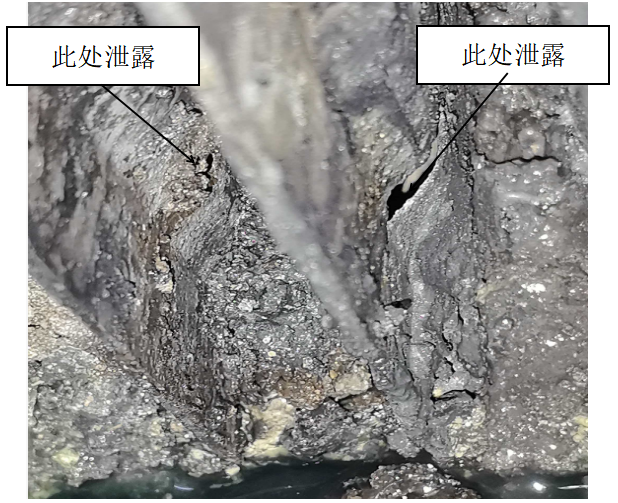

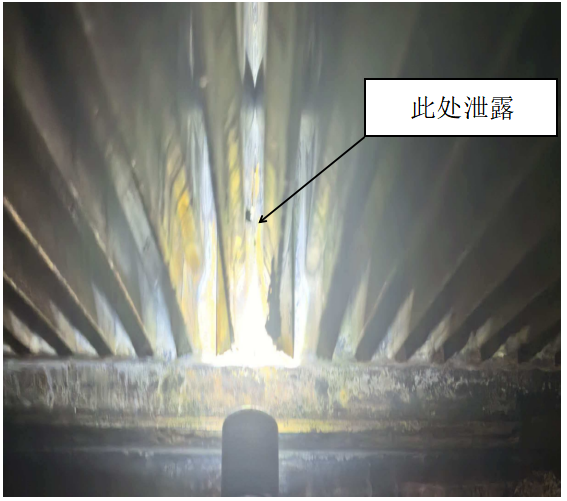

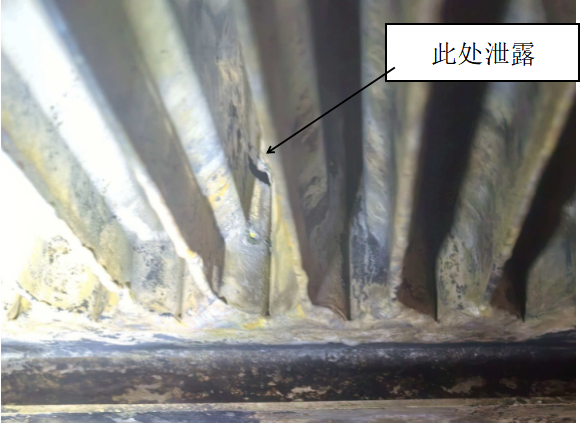

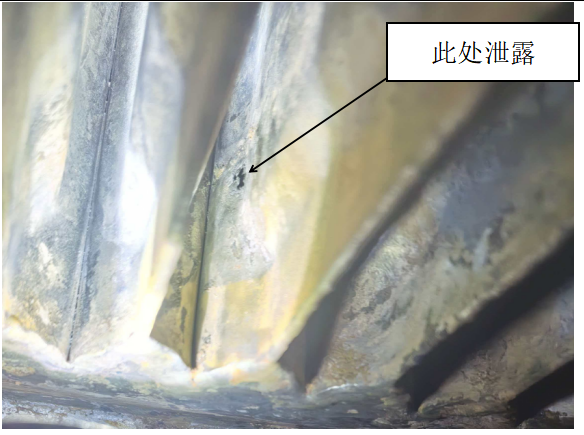

一、母材腐蝕

現象

1、前期設備運行中發現有輕微泄漏。

2、換熱器運行過程中檢測兩側介質中物性有變化。

3、在實際工況壓力相差較大的情況下，兩側運行壓力趨于相近。

原因

1、點蝕。

2、應力腐蝕，一般需有特定的材料和腐蝕介質，以及足夠大的拉伸應力，如氯離子、氯化物和蒸汽、硫化氫、堿液等。

3、電化學腐蝕。

4、介質與設計要求不符或過程中控制不當造成偏離。

危害

1、若單側介質可燃，內部的微漏易造成可燃?xì)獾姆e聚，引發事故。

2、對于兩側壓力相差較大的工況，容易造成低壓側設備和管路的損壞，特別是一側為閉式系統。

3、造成內部串液，影響物料品質，嚴重時影響系統運行。

預防措施

1、選擇合適的流速，防止氯離子積聚，造成點蝕。

2、對于蒸汽工況，控制合適流速，避免出現氣蝕。

3、選擇合適的材料，避免介質對板片造成腐蝕。

4、運行中實時監測相關介質物性和水質指標。

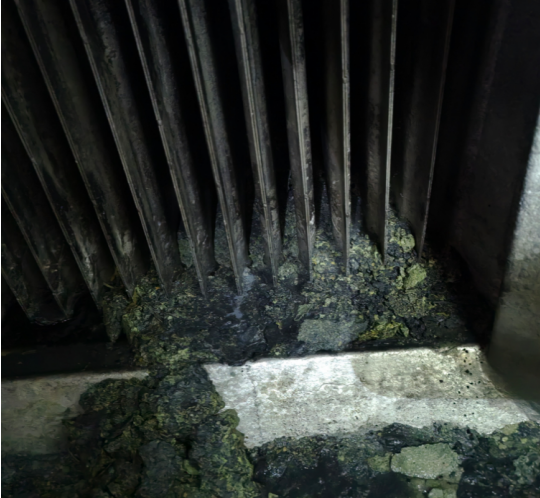

二、內部有異物現象

現象

1、在對換熱器前端的管路設備維修后，突然發現換熱器泄漏。

2、換熱器運行過程中發現換熱效率持續下降，阻力持續增加。

3、在停運較長時間開車后，發現效率下降，阻力明顯增加。

原因

1、介質自帶雜質。

2、上游設備磨損剝落。

3、檢修、啟停后未清理，帶入異物。

4、系統未按要求裝有過濾裝置或管道沖洗時異物進入。

危害

1、異物會導致?lián)Q熱通道堵塞，換熱器效率下降，壓降增加。

2、固體異物會對板片焊縫、板片造成機械損傷，從而引起機械泄漏。

3、異物為碳鋼，容易對不銹鋼板片造成污染，從而造成板芯腐蝕。

預防措施

1、在調整過管路后，開車前對管路進行清理。

2、對于現場較復雜、介質中可能有較大雜物存在的場合，建議增加濾網。

3、對于運行間隔較長、管道未做保護的場合，建議增加濾網。

4、對于介質中有淤泥類物質的場合，建議定期對設備進行排污處理。

三、壓力過大致使板片開裂現象

現象

1、兩側壓力、流量突變。

2、溫度異常，換熱失效。

3、換熱器有異響。

4、換熱器出現內漏、水質污染等情況。

原因

1、誤操作進出口閥關閉，泵持續給料，致使板片瞬間承壓遠超設計壓力。

2、泵啟停過快，閥門快速啟閉，介質水錘產生瞬時沖擊高壓，擊穿板片。

危害

1、造成介質互串，影響物料品質，影響系統運行。

2、若介質可燃，則有可能引起事故。

預防措施

1、選擇合適的工作壓力。

2、啟停時，注意逐步緩慢地提升壓力，避免出現水錘效應。

3、增加系統安全設施和壓力控制措施，避免沖擊和水錘等現象發生。

四、蒸汽疏水現象

現象

1、疏水閥溫度很低。

2、控制閥不斷振蕩。

3、連續的或間歇地發出振動、敲擊或撞擊的噪聲，有時會伴隨著水錘現象。

4、疏水液位過高，浸沒換熱器板片部分。

原因

1、二次側溫度比設定值低，輸出不穩定。

2、低負荷使用或面積大，導致內部壓力低于疏水閥后端壓力，冷凝水無法及時排放。

3、低負荷使用、換熱面積偏大，冷凝水管路阻力過大等情況容易造成內部壓力低于疏水閥后端壓力，冷凝水無法及時排放，進而引發水錘、換熱器內積水等故障。

危害

1、冷凝水溫度比蒸汽溫度低得多，二氧化碳和氧氣容易溶解在冷水中形成碳酸，造成腐蝕。

2、換熱器頂部蒸汽空間的高溫會使換熱器產生膨脹，底部由于浸泡在低溫的冷凝水中而發生收縮現象，不均勻的膨脹收縮使換熱器的材料形成機械應力，造成內部泄漏。

3、冷凝水排放不暢，造成內部積液，形成沖擊。

預防措施

1、合理的工藝設計，保證換熱器內始終具有足夠的壓力，使冷凝水及時排放。

2、增加疏水筒和疏水控制，保證換熱器內冷凝水及時排放。

3、在合理的使用范圍內，避免低負荷運行。

4、合理的冷凝水回收，降低疏水閥后的管道內壓力。

5、在間歇性系統中增加液位控制和破真空裝置，開停機按規程嚴格執行。

五、超溫現象

現象

1、冷熱兩側溫度同步異常升高。

2、兩側壓差異常波動、逐步變大。

3、設備壁溫超過設計溫度。

4、未按規程操作，高溫側干燒板片導致?lián)p壞。

原因

1、熱源供應異常。

2、閥門操作失誤。

3、冷卻介質不足。

危害

1、導致材料強度大幅下降、蠕變變形。

2、加劇腐蝕。

預防措施

1、對熱源側進行管控，杜絕高溫介質過量進入。

2、定期巡查，保證換熱器的效率，避免局部高溫。

3、嚴格按操作規程執行開停機操作，操作人員需經過培訓，具備相關技能知識。

4、嚴禁在冷源側未開啟循環的狀態下，開啟熱源側對換熱器進行加熱。

六、維護與保養缺失：

未定期清洗、未監測參數、未及時緊固螺栓。

設備長期使用，因污垢雜質堆積造成內部流道腐蝕等損壞。

提示：

以上情形造成的設備失效，通常不在標準保修范圍內。設備投運前請仔細閱讀產品說明書，并按照安全指引規范使用。如有疑問，請咨詢官方客服。
