在能源短缺與雙碳目標背景下，工業余熱回收是節能減排的關鍵途徑。艾克森接下來闡述余熱回收系統研究背景、目的與方法，梳理行業研究現狀，剖析板式換熱器的工作原理、結構類型與核心優勢，結合化工、鋼鐵、電力等多行業實際應用案例，驗證其高效換熱、運維便捷、適配性強的特點，并展望設備新材料研發、新能源融合、智能監測控制的發展趨勢，為工業余熱回收技術優化與推廣提供理論與實踐參考。

1.1 余熱回收系統背景

隨著全球經濟的快速發展，能源需求持續增長，能源短缺問題日益凸顯。在此背景下，工業生產過程中產生的大量余熱資源成為節能減排領域的重要研究對象。余熱是指在工業生產中通過燃燒、化學反應或物理過程排放的未被有效利用的熱能，其形式包括高溫?zé)煔狻U熱水和蒸汽等。盡管余熱資源分布廣泛，但長期以來由于技術限制和意識不足，這些資源往往被直接排放到環境中，導致嚴重的能源浪費。根據相關研究，工業領域余熱占總能耗的比例高達30%-50%，若能有效回收利用，將顯著降低企業的能源消耗并減少碳排放。因此，余熱回收系統不僅是提高能源利用效率的關鍵手段，更是實現碳中和目標的重要途徑。

1.2 研究目的與意義

本研究旨在深入探討板式換熱器在余熱回收系統中的作用與優勢，為推余熱回收系統的發展提供理論支持與實踐指導。板式換熱器作為一種高效換熱設備，因其結構緊湊、傳熱效率高和維護便捷等特點，在余熱回收領域展現出顯著的應用潛力。通過對板式換熱器的原理、性能及應用案例進行系統分析，可以明確其在不同工業場景中的適用性與優化方向，從而幫助企業降低運行成本、提升能源利用效率。此外，本研究還將結合國家“碳達峰、碳中和”政策目標，探討板式換熱器在節能減排中的戰略意義，為促進綠色低碳發展提供技術支持。研究成果不僅有助于推動余熱回收系統的創新與推廣，還將為實現可持續發展目標提供重要參考。

1.3 研究方法與內容

本研究采用文獻研究與案例分析相結合的方法，全面探討板式換熱器在余熱回收系統中的應用與優勢。首先，通過查閱國內外相關文獻，梳理余熱回收系統的發展歷程及板式換熱器的研究現狀，明確當前研究中存在的空白與不足。其次，結合實際應用案例，分析板式換熱器在化工、鋼鐵、電力等行業的余熱回收系統中的具體表現，評估其在提高能源利用效率方面的貢獻。最后，基于研究成果，展望板式換熱器在余熱回收領域的未來發展趨勢，提出進一步優化方向。研究?jī)?nèi)容涵蓋板式換熱器的工作原理、結構特點、性能優勢及其在復雜工況下的適應性，力求為相關領域的技術研發與工程實踐提供科學依據。

2.1 余熱回收系統發展歷程

余熱回收系統的發展歷程可以追溯到工業革命初期，當時工業生產中產生的大量廢熱并未得到充分利用，而是直接排放到環境中，造成了顯著的能源浪費。隨著全球能源需求的增長與環保意識的提升，余熱回收系統逐漸受到重視，并經歷了從簡單利用到多樣化高效回收的發展階段。在早期階段，余熱回收主要依賴于簡單的熱交換設備，如板殼式換熱器，其技術特點在于結構簡單、制造成本低，但傳熱效率較低且適用范圍有限。進入20世紀中期，隨著工業規模的擴大與能源短缺問題的加劇，余熱回收系統逐步向高效化和多樣化方向發展，出現了板式換熱器、板殼式換熱器等多種新型換熱設備。這些設備通過優化流道設計與材料選擇，顯著提升了傳熱效率與運行穩定性。然而，這一階段的技術仍存在一定的局限性，例如設備耐腐蝕性不足、維護成本較高等問題尚未完全解決。近年來，在碳中和目標的推動下，余熱回收系統進一步向智能化與多能互補方向邁進，旨在通過先進的控制系統與新能源技術的結合，實現能源利用效率的最大化。

2.2 板式換熱器相關研究現狀

板式換熱器作為一種高效換熱設備，近年來在國內外學術界與工業界得到了廣泛研究與應用。研究表明，板式換熱器的核心優勢在于其獨特的流道設計與高效的傳熱性能。具體而言，波紋板片之間的復雜三維流道能夠促使流體在較低雷諾數下形成湍流，從而顯著提高傳熱系數，達到板殼式換熱器的3~5倍。此外，板式換熱器的模塊化設計使其具備靈活擴容的能力，能夠根據工況變化調整換熱面積，這一特點在化工、食品飲料、集中供熱等領域得到了充分體現。在結構方面，板式換熱器主要由板片、密封墊片與夾緊框架組成，其中板片材質通常選用不銹鋼或鈦合金，以增強設備的耐腐蝕性與使用壽命。盡管板式換熱器在多個領域表現出色，但其應用仍面臨一些挑戰，例如在高溫高壓環境下的密封性能問題以及頻繁清洗對設備壽命的影響。針對這些問題，國內外學者開展了大量研究，提出了優化板片設計與改進密封材料的方案，進一步提升了板式換熱器的性能與可靠性。

2.3 研究空白與本文切入點

盡管現有研究對板式換熱器的結構、性能及應用進行了較為全面的分析，但在其與余熱回收系統的深度融合方面仍存在明顯的研究空白。一方面，現有文獻多集中于板式換熱器在單一領域的應用，而對其在多樣化余熱回收?qǐng)鼍爸械倪m應性研究較少；另一方面，關于板式換熱器在復雜工況下的長期運行穩定性與經濟性評估的研究也相對不足。此外，當前研究較少涉及板式換熱器與其他新能源技術的協同應用，這限制了其在多能互補系統中的潛力挖掘。基于此，本文將以板式換熱器在余熱回收中的實際應用為核心，重點探討其在不同工業領域中的適用性、優化方向及未來發展趨勢。通過對典型應用案例的分析與總結，本文旨在為板式換熱器在余熱回收領域的進一步推廣提供理論支持與實踐指導。

3.1 板式換熱器工作原理

板式換熱器的核心工作原理基于冷熱流體在板片間形成的薄層流道中逆向流動，從而實現高效的熱量交換。具體而言，板式換熱器由一系列波紋狀金屬板片疊裝組成，這些板片通過精密設計形成復雜的三維流道結構，使得流體在較低的雷諾數下即可產生湍流效應。在此過程中，冷熱兩種流體分別流經板片的兩側，并通過板片表面的高效傳熱區域進行熱量傳遞。由于板片間的流道設計通常采用人字形波紋或瘤形結構，流體在流動過程中會不斷改變方向，從而有效打破傳熱邊界層，提高傳熱系數。此外，板式換熱器多采用逆流或并流的流動方式，這種布置方式能夠最大化對數平均溫差，從而進一步提升換熱效率。研究表明，板式換熱器的傳熱系數可達3000～6000 W/m2·℃，相較于傳統板殼式換熱器具有顯著優勢。

3.2 板式換熱器結構組成

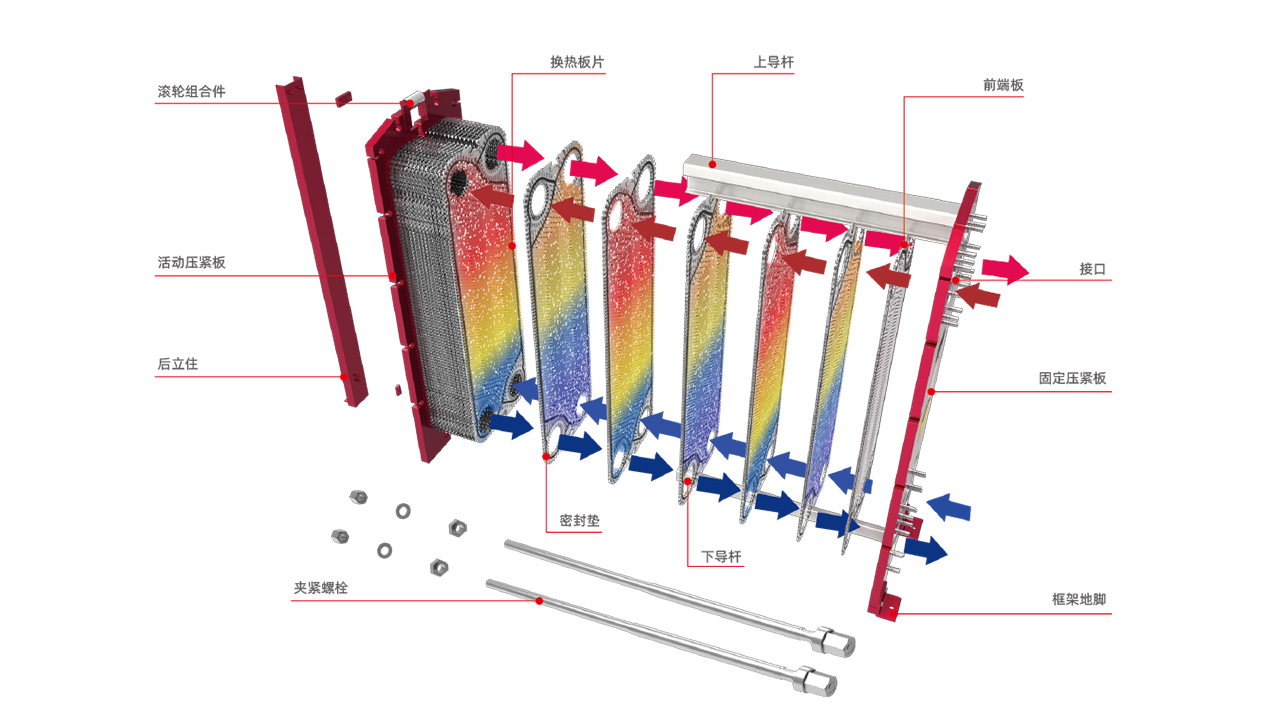

板式換熱器的核心組件主要包括沖壓波紋板片、密封墊片以及夾緊框架，各組件的設計與材質選擇直接影響設備的性能與適用范圍。首先，板片作為換熱器的核心部件，其表面通常設計為人字形波紋或瘤形結構，以增強流體湍流效果并提高傳熱效率。板片的材質多為不銹鋼（如AISI 304/316）或鈦合金，具體選擇取決于工作介質的腐蝕性與溫度要求。其次，密封墊片用于確保板片間的流體隔離與密封性能，其材質通常為丁腈橡膠或氟橡膠，具備優異的耐高溫與耐腐蝕特性。最后，夾緊框架通過螺栓將板片與密封墊片固定在一起，形成完整的換熱單元?？蚣艿脑O(shè)計需兼顧強度與剛性，以承受運行過程中的壓力變化。不同材質與形式的板片與墊片組合，可適應多種復雜工況，例如高溫高壓環境或強腐蝕性介質的應用場景。

3.3 板式換熱器類型

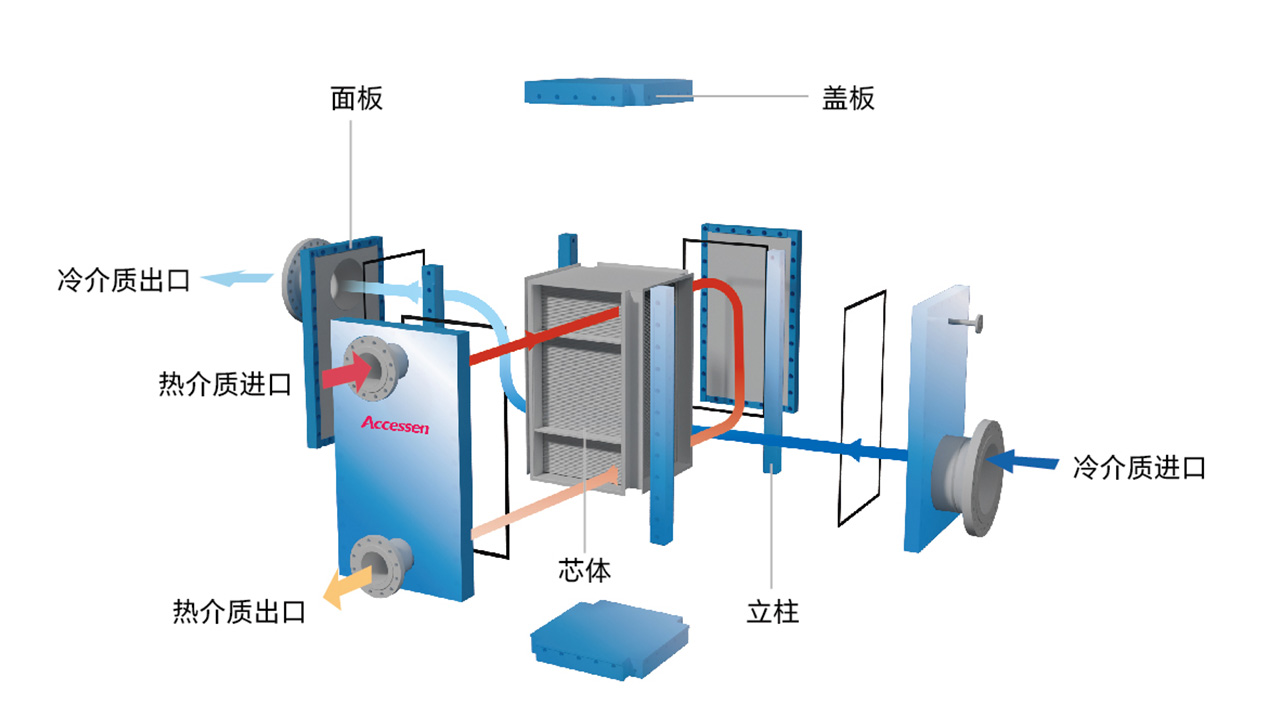

板式換熱器主要分為可拆式和全焊式兩大類，每種類型均具有獨特的結構特點、優缺點及適用范圍。可拆式板式換熱器由一系列板片通過夾緊框架固定而成，板片間通過密封墊片實現流體隔離。其主要優點在于維護方便，只需松開壓緊螺栓即可拆卸板片進行清洗或更換，特別適用于需要頻繁維護的場景，如食品飲料行業。然而，可拆式換熱器的密封性能相對較弱，在高壓或高溫條件下可能存在泄漏風險。相比之下，全焊式板式換熱器通過焊接工藝將板片直接連接，無需密封墊片，因此具備更高的密封性能與承壓能力，適用于化工、石油等高溫高壓工況。盡管如此，全焊式換熱器的制造成本較高，且難以進行拆卸維護。此外，根據板片形式的不同，板式換熱器還可進一步分為人字形波紋板、水平平直波紋板和瘤形板片等多種類型，用戶可根據具體工況需求靈活選型。

4.1 工業余熱回收?qǐng)鼍胺治?/strong>

工業生產過程中，余熱資源廣泛存在于化工、冶金、電力等眾多領域，其產生特點和溫度范圍因行業而異。在化工領域，反應過程中常伴隨大量高溫廢氣的排放，這些廢氣的溫度通常在500℃至1000℃之間，具有較高的回收價值。例如，在化肥生產和石油化工中，催化劑反應會產生大量高溫?zé)煔?，若未能有效回收，將造成顯著的能源浪費。冶金行業則以高溫熔煉和熱處理工藝為主，產生的余熱主要包括高爐煤氣、轉爐煙氣以及加熱爐廢氣等，其溫度范圍一般在300℃至1500℃之間，且流量大、持續性強。電力行業中的火力發電廠同樣存在大量的余熱資源，尤其是在鍋爐排煙和汽輪機乏汽中，溫度通常在120℃至300℃之間，雖然品位較低，但總量巨大，具備重要的回收潛力。通過對這些工業余熱場景的分析可以看出，不同行業的余熱特性差異較大，因此對余熱回收系統提出了多樣化的需求，這也為換熱器的應用提供了廣闊的空間。

4.2 板式換熱器實現高效余熱回收過程

針對上述工業余熱特性，板式換熱器通過合理選型與優化設計，能夠?qū)崿F(xiàn)余熱從高溫流體向低溫流體的高效傳遞，并將其轉化為可再利用的熱能。首先，板式換熱器的核心優勢在于其獨特的流道設計，通過波紋板片形成復雜的三維流道結構，使流體在較低雷諾數下即可形成湍流狀態，從而顯著提高傳熱系數。例如，在化工行業中，對于高溫?zé)煔獾挠酂峄厥眨赏ㄟ^(guò)選用耐高溫材料（如不銹鋼或鈦合金）制成的板片，并結合適當?shù)牧鞒探M合設計，確保換熱器在高溫環境下長期穩定運行。其次，板式換熱器的模塊化設計使其能夠靈活適應不同工況需求。在鋼鐵行業的高溫?zé)煔庥酂峄厥障到y(tǒng)中，可通過增加板片數量或調整流道布置來滿足不同流量和溫度條件下的換熱需求，從而實現余熱的最大化利用。此外，板式換熱器的緊湊結構和高換熱效率使其能夠在有限的空間內實現高效的余熱回收，特別適用于空間受限的工業場景。通過合理設計冷熱流體的流動路徑，板式換熱器可實現對數平均溫差較大的換熱過程，進一步提高余熱回收效率。

4.3 對提高能源利用效率的貢獻

AWK全焊接氣氣換熱器在余熱回收系統中的應用，不僅能夠有效降低企業的能耗水平，還顯著提高能源的整體利用效率，從而減少能源浪費。研究表明，工業余熱占總能源消耗的比例高達30%至50%，而通過高效的余熱回收系統，可將其轉化為可再利用的熱能，直接用于生產工藝或供暖等領域。例如，在化工生產中，氣氣換熱器可將反應過程中產生的高溫廢氣余熱用于預熱進料或加熱工藝水，從而減少蒸汽或其他燃料的消耗，顯著降低生產成本。在鋼鐵行業，氣氣換熱器用于回收高爐煤氣和轉爐煙氣的余熱，可為工廠提供穩定的熱水或蒸汽供應，同時減少對一次能源的依賴。此外，氣氣換熱器的高換熱效率和緊湊設計使其在集中供熱系統中也具有重要應用價值。通過將高溫?zé)嵩吹臒崃總鬟f給低溫循環水，氣氣換熱器能夠在保證供熱效果的同時實現能源的高效利用，從而為區域節能減排目標作出貢獻。綜上所述，氣氣換熱器在余熱回收中的廣泛應用，不僅有助于企業降低運行成本，還對推動全社會能源利用效率的提升具有重要意義。

5.1 高效換熱性能

板式換熱器的獨特流道設計是其實現高效換熱性能的核心因素之一。通過波紋板片相互倒置構成的三維復雜流道，能夠在較低的雷諾數（Re=50～200）下誘導流體形成湍流狀態，從而有效打破傳熱邊界層，顯著提高傳熱效率。實驗表明，板式換熱器的傳熱系數可達3000～6000 W/m2·℃，相較于傳統板殼式換熱器的傳熱系數，提升了約3～5倍。這種高效的傳熱特性使得板式換熱器在余熱回收?qǐng)鼍爸心軌蚩焖賹⒏邷亓黧w中的熱能傳遞至低溫流體，從而實現廢熱資源的高效利用。此外，板式換熱器采用并流或逆流流動方式，其對數平均溫差修正系數通常在0.95左右，冷熱流體流動方向平行于換熱面，無旁流現象，末端溫差可低至1℃以下，而板殼式換熱器通常為5℃以上。這一特性使板式換熱器在低溫?zé)嵩椿厥占熬軠乜貓?chǎng)景中表現出顯著優勢，進一步凸顯了其在余熱回收領域的應用價值。

5.2 緊湊結構與靈活設計

板式換熱器以其緊湊的結構設計和靈活的配置能力成為余熱回收系統中的理想選擇。由于其單位體積內的換熱面積達到板殼式換熱器的2～5倍，且無需預留抽出管束的檢修空間，因此在相同換熱量需求下，板式換熱器的占地面積僅為板殼式換熱器的1/5至1/10。這種結構緊湊的特點不僅顯著降低了設備對安裝空間的要求，還減少了土建成本，尤其適用于空間受限的工業場地或機房改造項目。此外，板式換熱器的模塊化設計使其具備極高的靈活性，用戶可通過增減板片數量精確調整換熱面積，并通過改變板片排列或更換板片實現所需的流程組合，以適應不同工況需求。相比之下，板殼式換熱器的傳熱面積幾乎無法在后期進行擴展，往往導致“大馬拉小車”的資源浪費現象。因此，板式換熱器在余熱回收系統中不僅能夠滿足當前工況需求，還具備較強的適應性以應對未來可能的變化。

5.3 易于維護與清洗

可拆式板式換熱器的設計極大地簡化了設備維護與清洗過程，為其在余熱回收中的長期穩定運行提供了保障。在實際應用中，只需松開壓緊螺栓即可卸下板片，進行機械清洗或化學清洗，停機時間極短，這顯著降低了因設備維護而導致的生產中斷風險。例如，艾克森AU/AN系列板式換熱器采用免粘卡扣墊片設計，進一步提升了拆裝的便捷性，從而大幅減少了日常運維成本和勞動強度。此外，板式換熱器內部流道的設計使得流體在板間充分產生湍流，雜質不易沉積，結垢系數僅為板殼式換熱器的1/3至1/10。這一特性不僅延長了設備的使用壽命，還減少了因結垢導致的傳熱效率下降問題，確保余熱回收系統能夠長期保持高效運行狀態。

5.4 其他優勢

除了上述核心優勢外，板式換熱器在余熱回收?qǐng)鼍爸羞€展現出諸多其他優點，包括熱損失小、不易結垢、性價比高以及標準化程度高等。首先，板式換熱器僅有傳熱板的外殼板暴露在大氣中，散熱損失可忽略不計，無需額外加裝保溫層，從而降低了設備投入和維護成本。其次，由于板片內部流道設計合理，流體中的雜質不易沉積，結垢現象得到有效控制，這不僅提高了設備的運行穩定性，還減少了清洗頻率和維護工作量。此外，板式換熱器的制造成本相對較低，加之其高效換熱性能和長壽命設計，使其在全生命周期內具有極高的性價比。最后，板式換熱器的標準化程度高，核心組件如板片、密封墊片等均可實現批量生產，這不僅縮短了交貨周期，還便于用戶根據具體需求選擇合適型號，進一步提升了其在余熱回收領域的適用性和競爭力。

6.1 化工行業應用案例

在化工行業中，余熱回收是提升能源利用效率、降低生產成本的重要手段。成都五環新銳化工有限公司、中石油廣西石化、瀘州鑫福化工有限公司、江蘇金茂源生物化工、中國石油化工集團公司通過采用艾克森（Accessen）提供的板式換熱器，成功實現了對反應過程中產生的高溫余熱的回收利用。該企業主要生產精細化工產品，其生產工藝中涉及多個高溫反應環節，這些反應釋放出大量的熱量，若未能有效回收將造成顯著的能源浪費。針對該工況特點，艾克森團隊選用了耐腐蝕性能優異的不銹鋼材質板式換熱器，并結合具體工藝參數進行了定制化設計。設備運行參數顯示，換熱器入口溫度高達250℃，出口溫度降至90℃以下，熱回收效率超過85%。經實際測算，此系統每年可為企業節省約200萬噸標準煤的能耗，直接經濟效益達數百萬元。此外，該系統的實施還顯著減少了企業的碳排放量，為響應國家“碳達峰、碳中和”政策目標提供了有力支持。

從技術角度來看，該案例中板式換熱器的成功應用得益于其高效的傳熱性能與緊湊的結構設計。相較于傳統板殼式換熱器，板式換熱器在相同占地面積下能夠提供更大的換熱面積，從而更高效地捕獲和轉化余熱資源。同時，艾克森采用的免粘卡扣墊片設計使得設備維護更加便捷，大幅降低了停機時間和運維成本。這一案例不僅驗證了板式換熱器在化工行業余熱回收中的可行性與優勢，也為其他類似企業提供了可借鑒的技術方案。

6.2 鋼鐵行業應用案例

鋼鐵行業作為高能耗、高排放的典型代表，其生產過程中產生的大量高溫?zé)煔庥酂峋哂袠O高的回收價值。寶山鋼鐵通過引入板式換熱器技術，成功實現了對高爐煤氣和轉爐煙氣中余熱的深度回收。根據該項目的技術報告，鋼鐵冶煉過程中產生的高溫?zé)煔鉁囟韧ǔＴ?00℃至800℃之間，傳統換熱設備由于傳熱效率低且易結垢，難以滿足長期穩定運行的需求。為此，該鋼鐵廠選擇了艾克森提供的全焊式板式換熱器，該類型換熱器以其耐高溫、高壓及抗腐蝕性能見長，特別適合處理高溫?zé)煔獾葟?fù)雜介質。

在系統設計方案中，板式換熱器被集成到煙氣余熱回收系統中，用于將高溫?zé)煔獾臒崃總鬟f至低溫循環水，從而產生蒸汽供生產使用。實際運行數據顯示，該系統在滿負荷工況下可將煙氣溫度從600℃降至200℃以下，熱回收效率達到75%以上。實施效果表明，該系統的引入不僅每年為企業節約了數萬噸標準煤，還顯著降低了生產過程中的二氧化硫和氮氧化物排放量，為企業的綠色轉型奠定了堅實基礎。此外，由于板式換熱器結構緊湊、占地面積小，該系統的安裝并未對現有生產線布局造成顯著影響，進一步提升了其適用性。

通過對該案例的分析可以看出，板式換熱器在鋼鐵行業高溫?zé)煔庥酂峄厥罩芯哂酗@著的技術優勢。其高效的傳熱性能與穩定的運行表現，使其成為解決鋼鐵行業能源浪費問題的有效工具。這一成功實踐也為其他高能耗行業推廣余熱回收系統提供了重要參考。

6.3 其他行業應用案例

除化工和鋼鐵行業外，板式換熱器在電力、食品等領域的余熱回收應用同樣展現出良好的技術經濟性和環保效益。以中國國電集團、第四熱電廠為蒙古國通過引入艾克森提供的板式換熱器，成功實現了對汽輪機排汽余熱的回收利用。具體而言，該系統將汽輪機排汽中的低溫?zé)崃總鬟f至供暖用水，從而為周邊居民區提供冬季采暖服務。運行數據顯示，該系統在供暖季期間平均熱回收效率達到90%以上，每年可節約數萬噸標準煤，同時減少數千噸二氧化碳排放量。這一案例充分體現了板式換熱器在低溫余熱回收領域的獨特優勢，尤其是在對數平均溫差較大的工況下，其性能表現尤為突出。

在食品行業中，福建達利食品集團、寧波索寶蛋白等乳制品加工企業通過采用板式換熱器回收巴氏殺菌工藝中的余熱，同樣取得了顯著成效。該企業生產過程中產生的熱水溫度約為80℃，通過板式換熱器將其熱量傳遞至待加熱的牛奶，不僅提高了能源利用效率，還避免了傳統換熱方式可能導致的二次污染問題。此外，板式換熱器清洗方便的特點也使其在食品行業應用中更具吸引力，有助于滿足嚴格的衛生標準要求。

不同行業的余熱回收需求雖然存在一定差異，但板式換熱器憑借其高效換熱、靈活設計及易于維護等優勢，能夠在多種場景中發揮重要作用。這些實際應用案例表明，板式換熱器不僅是余熱回收系統的核心組件，更是推動各行業實現節能減排目標的關鍵工具。

7.1 適應更復雜工況的材料研發

隨著工業余熱回收需求的多樣化與復雜化，板式換熱器在極端工況下的適應性成為技術研發的重要方向。傳統板片材料如不銹鋼和鈦合金雖然具備良好的耐腐蝕性，但在高溫、高壓及強腐蝕性環境中仍存在性能瓶頸。因此，研發耐高溫、耐腐蝕、高壓等特殊材料成為提升板式換熱器性能的關鍵課題。例如，新型鎳基合金和陶瓷基復合材料因其優異的高溫強度和抗氧化性能，被認為是未來板片材料的潛在選擇。此外，表面改性技術的應用也為提高板片耐久性提供了新途徑，通過涂層技術或納米處理工藝，可顯著增強板片的抗結垢能力和耐腐蝕性，從而延長設備使用壽命。這些材料研發方向不僅能夠滿足化工、冶金等高溫高壓場景的需求，還為板式換熱器在更廣泛領域的推廣奠定了基礎。

與此同時，材料的輕量化與低成本化也是研究的重點之一。通過優化材料配方與制造工藝，可以在保證性能的前提下降低材料成本，從而提高板式換熱器的市場競爭力。例如，采用高性能聚合物基復合材料替代部分金屬材質，不僅能有效減輕設備重量，還可降低熱損失，進一步提升換熱效率。未來，隨著材料科學的不斷進步，板式換熱器有望在極端工況下實現更高效、更穩定的運行，為余熱回收系統的發展提供強有力的支持。

7.2 與新能源技術結合

在碳中和目標的推動下，板式換熱器與太陽能、地?zé)崮艿刃履茉醇夹g(shù)的結合成為研究熱點。這種多能互補模式不僅可以提高能源綜合利用效率，還能有效降低對傳統化石能源的依賴。例如，在太陽能熱利用系統中，板式換熱器可作為關鍵組件，將太陽能集熱器收集的熱量傳遞至供暖或工業用水系統，實現清潔能源的高效轉化與利用。類似地，在地?zé)崮荛_(kāi)發中，板式換熱器可用于提取地下熱水中的熱能，并將其傳遞至供熱系統，從而滿足區域供暖或工業生產的需求。這種應用模式不僅減少了能源浪費，還顯著降低了碳排放，具有重要環保意義。

此外，板式換熱器與新能源技術的結合還體現在分布式能源系統中。通過將板式換熱器與燃料電池、生物質能發電等設備集成，可以實現多種能源形式的高效協同。例如，在生物質能發電過程中，板式換熱器可用于回收煙氣中的余熱，并將其用于供暖或生活熱水供應，從而提高整體能源利用效率。這種多能互補模式不僅能夠平衡能源供需，還增強了系統的靈活性和可靠性。未來，隨著新能源技術的快速發展，板式換熱器在這一領域的應用前景將更加廣闊。

7.3 智能化控制與監測

智能化控制與監測技術是提升板式換熱器在余熱回收系統中運行效率的重要趨勢。通過引入傳感器、物聯網和大數據分析技術，可以實現對板式換熱器運行狀態的實時監測與精準控制。例如，通過在板片表面安裝溫度傳感器和壓力傳感器，可以實時獲取流體的溫度、壓力及流量數據，從而為系統優化提供可靠依據。此外，基于人工智能的算法模型可以對歷史數據進行分析，預測設備可能出現的故障并提前發出預警，從而減少非計劃停機時間，提高系統運行的穩定性和可靠性。

智能化技術還可以用于優化板式換熱器的運行參數。例如，通過建立熱力學性能模型，結合實時監測數據，可以動態調整流體的流速和溫度，使換熱器始終處于最佳工作狀態。這種智能調控方式不僅能夠提高換熱效率，還可以降低能耗，進一步實現節能減排的目標。同時，遠程監控與診斷技術的應用也使得設備維護更加便捷。技術人員可以通過云端平臺實時查看設備運行狀態，并遠程指導維護操作，從而大幅降低運維成本和勞動強度。未來，隨著智能化技術的不斷發展，板式換熱器在余熱回收系統中的運行管理將更加高效和智能化。
